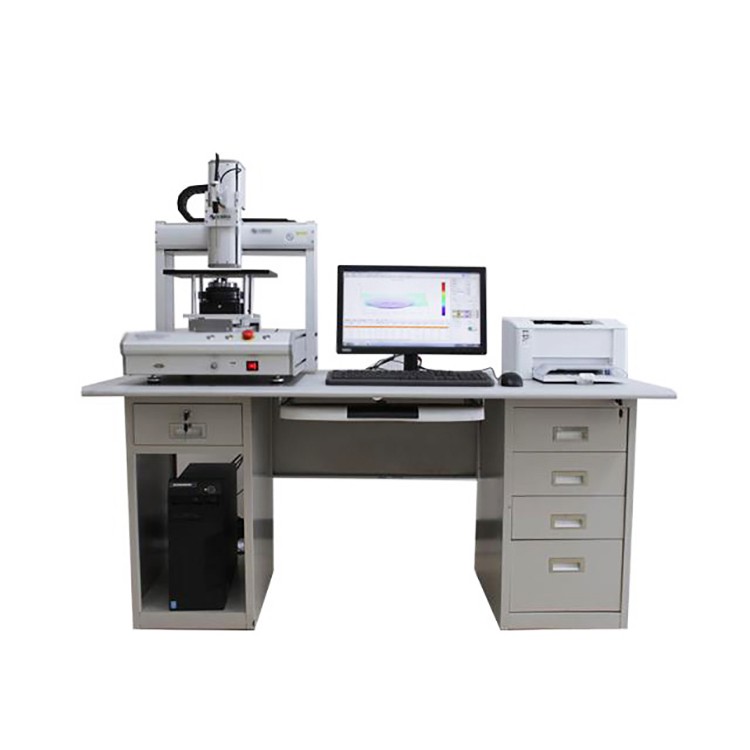

Tester de distribuție a câmpului magnetic multipolar

Testerul de distribuție a câmpului magnetic multipolar din seria DX-2012R este un dispozitiv care poate furniza date de distribuție a câmpului magnetic cu coordonate XY, coordonate polare P și poate detecta distribuția tridimensională a câmpului magnetic, astfel încât să evalueze cuprinzător câmpul magnetic stat. Nu numai că, testerul are și analiză armonică fundamentală și alte funcții, pentru a oferi utilizatorilor un raport de detectare detaliat și cuprinzător. Astfel de caracteristici îl fac să joace un rol vital în detectarea calității diferitelor materiale sau echipamente magnetice, cum ar fi magnetul permanent, statorul sau rotorul motorului cu magnet permanent, bobina de câmp CC, electromagnetul și așa mai departe.

Instrumentul de măsurare a distribuției câmpului magnetic de suprafață din seria DX-2012R se bazează pe puterea profundă de cercetare și dezvoltare și acumularea de tehnologie a companiei Dexinmag, combinată cu senzor de înaltă precizie, sistem de control inteligent și interfață de operare umanizată, poate măsura rapid și precis magneticul. intensitatea câmpului și direcția fiecărei zone din câmpul magnetic multipolar. Oferă suport tehnic puternic pentru cercetarea științifică, producția industrială și diagnosticul medical.

Acest dispozitiv de cartografiere a câmpului magnetic pe trei axe este proiectat având în vedere nevoile reale de testare și poate fi echipat cu o varietate de dispozitive de testare, cum ar fi sonde de testare tridimensionale, platforme rotative sau platforme de încărcare, pentru a se adapta la diferite obiecte și scenarii de testare . Designul său cu concentricitate ridicată asigură acuratețea și fiabilitatea datelor de testare, iar acuratețea returnării sondei este mare, făcând rezultatele testului mai precise. În plus, spațiul de scanare al produsului ajunge la 800mm800mm800mm, ceea ce poate îndeplini majoritatea cerințelor de testare, fie că este un magnet mare sau o componentă magnetică mică, poate măsura cu ușurință distribuția câmpului magnetic.

Principiul de funcționare al testerului de distribuție a câmpului magnetic multipolar DX-2012R

Testerul de distribuție a câmpului magnetic multipolar utilizează un senzor cu efect Hall avansat sau un senzor magnetorezistiv combinat cu un sistem de achiziție de date de mare viteză și algoritmi precisi pentru a măsura intensitatea și direcția câmpului magnetic în timp real. Matricea de senzori acoperă o gamă largă de zone de măsurare și elimină interferențele și erorile de mediu prin intermediul tehnologiei sofisticate de calibrare și compensare.

Instrument de măsurare a distribuției câmpului magnetic de suprafață seria DX-2012R

Principiul de măsurare al echipamentului de cartografiere a câmpului magnetic DX-2012R

一. Compoziţie

1. Calculator industrial și software de măsurare: ca nucleu al întregului sistem, este responsabil pentru trimiterea comenzilor de testare, controlul traiectoriilor de mișcare și procesarea datelor colectate.

2. Sistem de control al mișcării: primiți instrucțiunile computerului industrial, completați traiectoria de mișcare stabilită și asigurați executarea corectă a procesului de testare.

3. Sistem de achiziție de date: echipat cu senzor Hall, este utilizat pentru a colecta date de câmp magnetic în direcțiile X, Y și Z și pentru a transmite datele către computerul industrial în timp real.

2. Caracteristici

1. Platformă mobilă de control electronic cu trei axe: prelucrare material din aliaj de aluminiu, cu stabilitate și durabilitate excelentă; Forma și dimensiunea pot fi personalizate în funcție de cerințele utilizatorului.

2. Acționare și poziționare de înaltă precizie: acționare cu motor pas cu pas, precizie de întoarcere de până la ±0.01 mm, rezoluție în trepte de până la 0,01 mm

3. Mandrina de înaltă calitate și performanță rotativă: folosind mandrina Taiwan cu trei fălci, concentricitatea este mai bună decât 0.05 mm; Rezoluția unghiului de rotație este de până la 0.01 grade , iar incertitudinea revenirii este de numai ± 0,005 grade , ceea ce satisface nevoile de testare de înaltă precizie.

4. Viteză eficientă de testare: viteza de testare atinge 30-60 secunde/săptămână (blocare), îmbunătățind considerabil eficiența testului și scurtând ciclul de testare.

5. Achiziție de date multiscale: sistemul de achiziție de date are șapte intervale automate, respectiv 0.2 k / 0.4 k / 1 k / 2 k / 4 k / 10 k / 20 KGS, pentru a satisface nevoile diferitelor teste de intensitate a câmpului magnetic.

6. Precizie și repetabilitate ridicate: precizia măsurării atinge 1,0%, repetabilitate este de 0,3%.

7. Rezoluție înaltă: Rezoluția corespunde cu 1,0% din scara completă a fiecărui fișier (sub 400g, 0,1g este eficient).

8. Calibrarea câmpului magnetic standard: Echipat cu un câmp magnetic standard, puterea câmpului magnetic este de 1000Gs±5Gs, precizia de calibrare ajunge la 0,5%, care este utilizată pentru calibrarea regulată a instrumentului de măsurare pentru a asigura acuratețea a rezultatelor testelor.

Parametrii tehnici ai motorului pas cu pas

Rezultatele testului inelului magnetic în mai multe etape pentru referință:
